<初心者必見!ゼロからバイクメンテ>1-3.ブレーキ編:ブレーキシューを交換してみよう

主に女子トライアスリート向けに、「自分で最低限のバイクメンテができるようになろう!」という目的で書いておりますこのシリーズ。「こうやろう!」ではなく「こういう理由だからこうやろう!」を意識して書いてます。その方が理解も覚えるのも早いと思うので(^^)

では、ブレーキ編の③です。今回はブレーキシューの交換をやってみます。

ブレーキ編①を見てない人は先に読んでブレーキの構造を把握しておいてください。

ブレーキシューの交換時期や交換の目安

まず、ブレーキシューがどの状態になったら交換なのか、知っておきましょう。

溝が無くなる前に変えましょう

ブレーキシューの交換の目安の一つはブレーキシューについてる許容ラインまですり減ったらって言いますが、それってここですよ!減りすぎですよ!(笑)
dsc_1366

ここまで減ったらシュー表面とリムとの間は相当開いてますから、自分で調整できる人じゃないとここまで使っちゃだめですね。
第一、溝が完全になくなっている状態です。この溝はリムについた水を横に逃がす排水溝で、雨の日や濡れた路面を走る時のブレーキの利きに大きく影響します。雨の日は練習しないかもしれないけど、雨の日だからってトライアスロンのレース出るの止めないでしょ?常に雨でも止まれるブレーキシューを保ちましょう。排水の溝が1mm以上あるうちに変えたいですね。

ちなみに、雨の日に乗ったらブレーキシューはめちゃくちゃ減ります。水に含まれる細かい砂がシューを削り取ってしまうんですね。乗ってる時に雨に降られてしまったら後のメンテナンスの時は必ずブレーキシューの減りをチェックして下さい。

表面に金属片が埋まってたら変えましょう

ちょっと実物がないのでネットで検索した画像をおかりします。
p1010630

こんな風に、ブレーキシューの表面に小さな金属片が埋まっていることがあります。ホイールのリムが削れたものだったり、異物だったり。この状態でブレーキをかけると、確実にリムを傷めてしまいます。1つ2つ小さなものであればキリなどでほじくって出してもいいのですが、できたら交換しておきたいです。(ついでにリムの掃除もしときましょう)
雨の日に乗ったり、不整地を走ったりした後は要チェックです。気づくのが早ければ早いほどリムのダメージが少ないので・・・。

減ってなくても2年では交換しよう

ブレーキシューの素材は主にゴムです。(ゴムじゃないのもあります)ウェットスーツとかもそうですが、ゴムは時間が経つと硬くなりますので、長らく乗ってなかったり1か月に数回しか乗らないから全然減らないって場合でも、最後に交換して2年経ったら変えた方がいいです。

では、実際に外して見てみましょう。

ブレーキシューの外し方・入れ方(105以上)

メンテナンススタンドに立ててやりましょう。ホイールは外さなくてもできます。前はやりにくいですので外してもいいのですが、エンド(ホイールがはまってた部分)を傷つけないように柔らかい場所でやって下さいね。(こういうとき平行にしておけるメンテスタンドがあると便利です。私は持ってませんが。)

ブレーキのクイックレバーを上げてブレーキシューとリムの間をあけておきます。

dsc_1363

ブレーキシューはこのボルトで動かないように留まってます。これを外します。写真のようにドライバーのネジの物もあれば、六角レンチのほっそーいやつ(2mm)のものもあります。

dsc_1364

ラジオペンチなどで挟んで抜きます。

dsc_1365

減りや表面のチェックをしてみましょう。これはほぼ新品で雨の中も走ってませんので綺麗です。それでも一部鉄粉っぽいのが付いてますね。

dsc_1367

こうして抜かなくてもホイール外した時に覗き込んでもいいですが、女子的にはホイール外すよりこの作業の方が楽だと思うので(笑)、定期的にチェックしてみてください。

問題なければ入れ直します。交換の場合は新品と入れ替えます。

左右がありますよ。シューの後ろにLかRと書いてます。間違えないように。
前後もあります。小さく矢印が書いてあるのでその方向に入れます。後ろの溝のところに最初に外したボルトが入ると分かってれば間違えません。

dsc_1368

指で押し込みます。シマノ純正のシューであればすんなり入りますが、そうでなければきついこともありますよ~。しっかり奥まで押し込んでおきます。

dsc_1369

ボルトを付けて抜けないように固定します。クイックレバーを下します。

最後にブレーキシューとリムの間隔を調整します。まあ新品で付けてもらって一度も調整せずにまた新品に交換したなら調整の必要はないんですが、やり方は知っておきましょう。

この調整ボルトを使います。調整ボルトを回すことでワイヤーを張ったり緩めたりすることができるので、2-3mmの間隔調整であれば調整ボルトを回すだけでできるのです。ここの使い方を知っておくと、シューが減った時や握りの強さを変えたい時など自分でできますよ。

dsc_1374

ワイヤーを留めているボルトを外して張り直す、でもいいのですが、何度もやるとワイヤーを傷めてしまうのです。

ちなみに簡単に仕組みを説明しておくと(次回「ブレーキの調整のしかた」でも再度書きます)、

この黒い部分を時計回りに回してもう回らないところまで回すと、下の部分がこれくらい出ます。dsc_1375

これでワイヤーが最も緩んだ状態です。びろーん。

dsc_1376

ワイヤーが緩んでいる=リムとブレーキシューは一番離れた状態です。

ここから、調整ボルトを反時計回りに回していくと、下から出ていた部分が上に入っていって

dsc_1377

ワイヤーが張られます。ブレーキシューはリムに寄っていきます。

dsc_1378

どういう原理か知りたいですか?(笑)私こういうの知りたい派(笑)そうでもなければ読まなくていいですよw

反時計周りに回すとアジャスターの中の部品が上に上がっていって、アウターワイヤーを押しますよね。押すけど長さは決まってるから湾曲するでしょ。で、中を通ってるインナーワイヤーも一緒に湾曲する。インナーワイヤー自体の流さも両端で固定している部分も変わらないから、一部で湾曲すると引っ張られているのと同じ状態になるわけです。で、張りが強くなる、と。

ってな仕組みです。

これでもうブレーキシューの間隔の調整は自分でできますね!



参考)シューのゴムだけが外せないブレーキのシュー交換について

シマノのブレーキは、105・アルテグラ・デュラエースはブレーキシュー(ゴム)だけの交換ができますが、TIAGRA・SORAはブレーキ自体にボルト留めされているので交換方法が違います。また、交換後の高さや角度の調整も必要です。

shimano-tiagra-4700-brake-calliper

余談ですが、トライアスロンに出場するためのバイクであれば、できればブレーキは105以上のグレードの物を使いたいです。ブレーキの制動力が違います。ショートレースのバイクコースは急なコーナーやUターンが含まれることが多いですし、ロングになればアップダウンを含むコースがほとんど。ブレーキの制動力は安全性と快適性に直結します。

私が今乗っているバイクはガノーのエントリーモデルを雑誌LUMINAの企画で提供頂いた物ですが、コンポはTIAGRA、ブレーキだけは他メーカの物がついてました。交換していいかお断りして、すぐに手持ちの105のブレーキに交換しています。(現在は電動アルテグラが付いています)。

エントリーモデル(早い話が「最初の一台として買いやすい安い価格帯のバイク」)のロードバイクには、価格を抑えるため安いパーツがついている物もあります。慣れて物足りなくなったら交換することを前提としているのかもしれませんが、安全性に初心者も上級者もありません。ブレーキについては、最初からちゃんとしたものに交換することをお勧めします。

ブレーキごと交換する他、カートリッジだけの交換をすることもできます。こちらのカートリッジに交換すれば、以降はシューだけの交換ができるようになります。交換についてはショップに相談した方がいいですね(互換性の確認は個人では難しい)。

シューの交換作業は割愛させて頂きます。私持ってないので・・・^^;



ブレーキシューの種類/女子にお勧めのブレーキシューは?

ホイールがアルミかカーボンかによってブレーキシューの素材も変わります。購入するときは必ず「アルミ用」「カーボン用」を確認して買ってください。

なかには「アルミ/カーボン兼用」というものもありますが、いったんアルミリムのホイールで使うとリムの金属片がシューに埋まっていることがあり、それをカーボンホイールで使用するとあっというまに高いカーボンホイールが傷ついてしまいます。練習用とレース用でホイールを使い分けている場合などに使いまわしするのは止めましょう。ホイールを変えたら、シューも変える。セットです。



以下、全てを使ったわけではないのでレビューと言うわけではありません。
あくまでも情報を収集してまとめたものなので、そこはご了承ください。

ブレーキシューもいろんなメーカーから出てます。まあシマノ純正を使っておけばいいのですが、いいと言われるものを使ってみたくなりますよね。値段もすごく高い物もあるので、買って後悔しないように選び方など書いておこうと思います。

何が女子向きの要素か、ということですが、基本的には男性よりも「手が小さい」「握力が弱い」ため、「軽い力で握っても十分な制動力があること」がポイントになります。軽い力でも握り始めからスピードが落ち、ゆっくりになっていって最後そんなに力を入れなくても止まれること。男性は握力があるので、ギュッと握って強い力で早くスピードを落とし、止まるまでの距離が短い方が力をかけ続けなくて済みます。(ただ、これも好みやブレーキング技術によります)

で、その「軽い力でブレーキがかかりやすい」と評価されているブレーキシュー。どちらもスイスストップの商品です。

アルミリム用)

カーボンリム用)

私はこれを使ってます。4個(前後分)セットです。

シマノ純正が2個で700円くらいなんでかなりの価格差がありますけど、私がメインレースにしてる五島トライアスロンはアップダウンも激しいし梅雨の時期で雨も多いので、毎年これくらいの出費は保険変わりです。

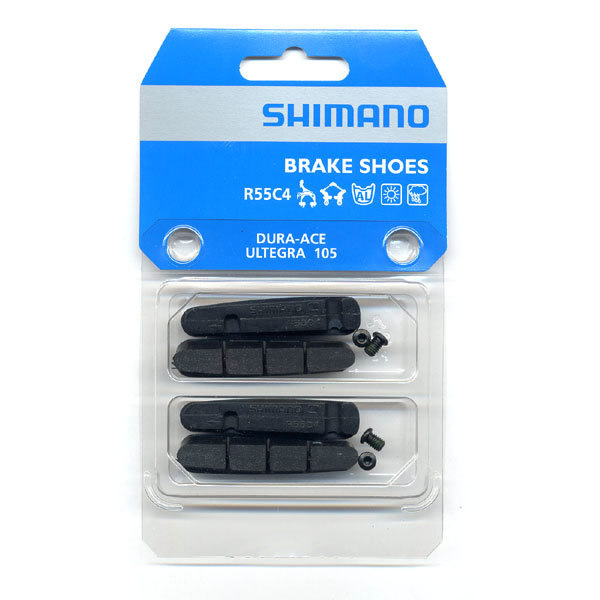

シマノ純正のシューはこちら。



以上、ブレーキ編の③でした。

次回はブレーキの調整のしかたを書きます。調整ボルトはもう書いちゃったからもうちょい難しいこと書かなきゃな(笑)
